ДПП 22 «STANDARD C»

ХАРАКТЕРИСТИКИ

СФЕРЫ ПРИМЕНЕНИЯ

ДОКУМЕНТАЦИЯ

Страница каталога.pdf

Сертификат EAC.pdf

Файлы КСС (ltd).rar

Сертификат пожарной безопасности.pdf

Инструкция монтажа светильников в линию.pdf

Отзыв МоторЛэнд.pdf

Отзыв DNS.pdf

Отзыв Доброном.pdf

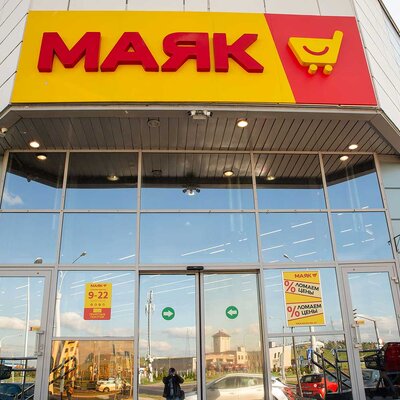

Описание Список моделей Пример реализации 3D - модель

Документация

Страница каталога.pdf

Сертификат EAC.pdf

Файлы КСС (ltd).rar

Сертификат пожарной безопасности.pdf

Инструкция монтажа светильников в линию.pdf

Отзыв МоторЛэнд.pdf

Отзыв DNS.pdf

Отзыв Доброном.pdf

Описание

Установка

Светильник оснащен металлическими подвесами для монтажа непосредственно на поверхность потолка, стены или на подвесах. Рекомендуемые подвесы 02; 12; 14 (см. таблицу подвесов)

При подключении светильника с верхним подводом кабеля (PG расположен на тыльной стороне светильника) светильник комплектуется "высоким" подвесом 22 BELTR (код.заказа 60300000222):

Варианты возможных подключений:
1) Светильник поставляется с кабелем питания длиной 300 мм.
Под заказ возможна поставка с кабелем любой другой длины:

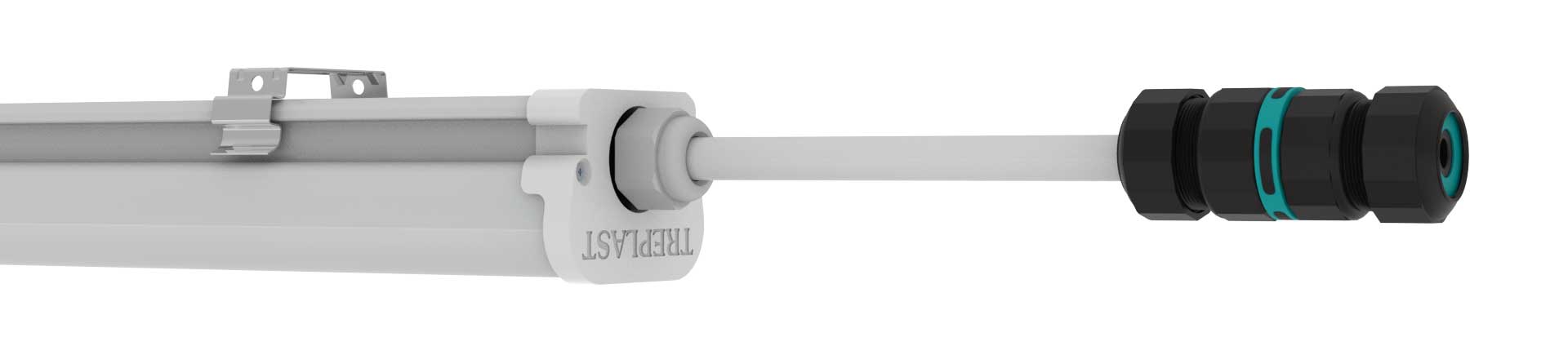

2) Светильник поставляется с кабелем питания и герметичным разъемом:

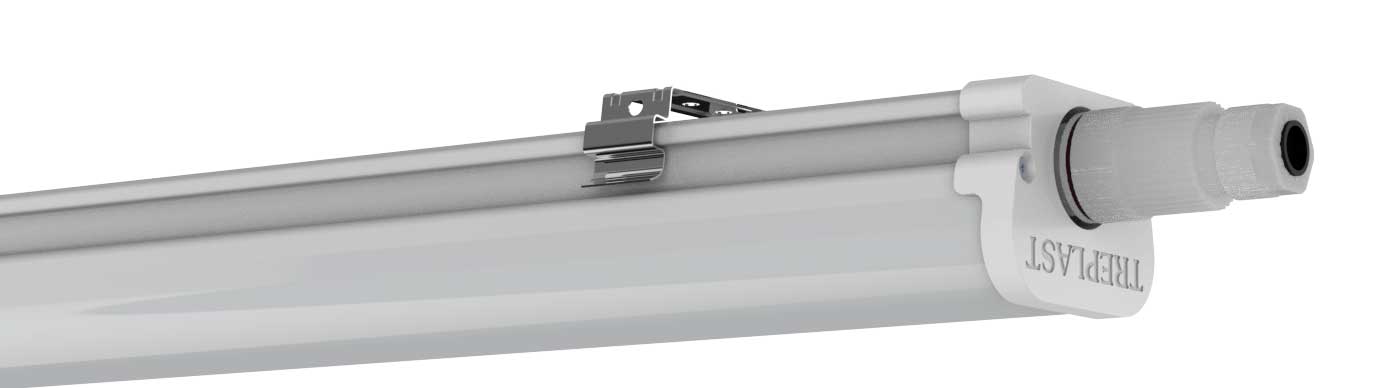

3) Светильник поставляется с герметичным разъемом:

Возможна последовательная установка светильников:
1) вариант ИНСТРУКЦИЯ

2) вариант

Код заказа комплектующих:
61101000099 - соединитель окрашенный;
61100000115 - соединитель из нержавеющей стали.

Конструкция

Корпус изготовлен из ударопрочного поликарбоната методом экструзии устойчивого к ультрафиолетовому излучению.
Возможна комплектация светильника блоком аварийного питания (БАП).
Под заказ возможно изготовление блока аварийного питания (БАП) в выносном боксе:

Под заказ для среды с большим колебанием температуры комплектуется PG выводом с перепускным клапаном.

Оптическая часть

Возможно изготовление светильника с прозрачными торцевыми крышками, что позволяет минимизировать эффект «темного пятна» между светильниками.

Рассеиватель изготовлен из ударопрочного поликарбоната методом экструзии, имеющего неизменный со временем коэффициент светопропускания, устойчивого к ультрафиолетовому излучению

Список моделей

Код заказа	Наименование	Тип рассеивателя опал прозрачный ПК/оптика	P(W)	Ф(lm)	lm/w	T(K) 4000	А, мм	B, мм	H, мм	Вес, кг
122117403650	ДПП 22-6-117.24.11 арт.732 (0,2 м)	опал	7	830	118	4000	200	63	50	0,3
122117403651	ДПП 22-6-117.24.11 арт.732001 (0,2 м)	опал	7	830	118	4000	200	63	50	0,3
122117403660	ДПП 22-12-117.24.11 арт.732 (0,4 м)	опал	14	1700	121	4000	356	63	50	0,4
122117403661	ДПП 22-12-117.24.11 арт.732001 (0,4 м)	опал	14	1700	121	4000	356	63	50	0,3
122117403510	ДПП 22-14-117.24.11 арт.732 (0,5м)	опал	16	2000	125	4000	548	63	50	0,5
122117403511	ДПП 22-14-117.24.11 арт.732001 (0,5м)	опал	16	2000	125	4000	548	63	50	0,5
122117403670	ДПП 22-20-117.24.11 арт.732 (0,5м)	опал	22	2800	127	4000	548	63	50	0,5
122117403671	ДПП 22-20-117.24.11 арт.732001 (0,5м)	опал	22	2800	127	4000	548	63	50	0,5
122117403640	ДПП 22-27-117.24.11 арт.732 (0,5м)	опал	29	3900	134	4000	548	63	50	0,5
122117403641	ДПП 22-27-117.24.11 арт.732001 (0,5м)	опал	29	3900	134	4000	548	63	50	0,5
122117403642	ДПП 22-27-117.24.11 А арт.732010 (0,5м)	опал	29	3900	134	4000	548	63	50	0,7
122117403520	ДПП 22-27-117.24.21 арт.732 (1м)	опал	30	4050	135	4000	1030	63	50	0,8
122117403521	ДПП 22-27-117.24.21 арт.732001 (1м)	опал	30	4050	135	4000	1030	63	50	0,8
122117403522	ДПП 22-27-117.24.21 А арт.732010 (1м)	опал	30	4050	135	4000	1030	63	50	1,0
122117403684	ДПП 22-20-117.24.21 арт.732 (1м)	опал	21	2800	133	4000	1030	63	50	0,8
122117404047	ДПП 22-20-117.24.21 арт.732001 (1м)	опал	21	2800	133	4000	1030	63	50	0,8
122117403686	ДПП 22-20-117.24.21 А арт.732010 (1м)	опал	21	2800	133	4000	1030	63	50	1,0
122117403530	ДПП 22-39-117.24.21 арт.732 (1м)	опал	41	5550	135	4000	1030	63	50	0,9
122117403531	ДПП 22-39-117.24.21 арт.732001 (1м)	опал	41	5550	135	4000	1030	63	50	0,9
122117403532	ДПП 22-39-117.24.21 А арт.732010 (1м)	опал	41	5550	135	4000	1030	63	50	1,0
122117403540	ДПП 22-39-117.24.31 арт.732 (1,2м)	опал	41	5650	137	4000	1180	63	50	0,9
122117403541	ДПП 22-39-117.24.31 арт.732001 (1,2м)	опал	41	5650	137	4000	1180	63	50	0,9
122117403542	ДПП 22-39-117.24.31 А арт.732010 (1,2м)	опал	41	5650	137	4000	1180	63	50	1,1
122117403550	ДПП 22-56-117.24.31 арт.732 (1,2м)	опал	59	7450	126	4000	1180	63	50	0,9
122117403551	ДПП 22-56-117.24.31 арт.732001 (1,2м)	опал	59	7450	126	4000	1180	63	50	0,9
122117403552	ДПП 22-56-117.24.31 А арт.732010 (1,2м)	опал	59	7450	126	4000	1180	63	50	1,1
122117403560	ДПП 22-40-117.24.41 арт.732 (1,5м)	опал	43	5950	138	4000	1538	63	50	1,2
122117403561	ДПП 22-40-117.24.41 арт.732001 (1,5м)	опал	43	5950	138	4000	1538	63	50	1,2
122117403562	ДПП 22-40-117.24.41 А арт.732010 (1,5м)	опал	43	5950	138	4000	1538	63	50	1,3
122117403570	ДПП 22-59-117.24.41 арт.732 (1,5м)	опал	62	8200	132	4000	1538	63	50	1,2
122117403571	ДПП 22-59-117.24.41 арт.732001 (1,5м)	опал	62	8200	132	4000	1538	63	50	1,2
122117403572	ДПП 22-59-117.24.41 А арт.732010 (1,5м)	опал	62	8200	132	4000	1538	63	50	1,3
122117403580	ДПП 22-54-117.24.51 арт.732 (2м)	опал	55	7500	136	4000	2028	63	50	1,9
122117403581	ДПП 22-54-117.24.51 арт.732001 (2м)	опал	55	7500	136	4000	2028	63	50	1,9
122117403582	ДПП 22-54-117.24.51 А арт.732010 (2м)	опал	55	7500	136	4000	2028	63	50	2,0
122117403590	ДПП 22-78-117.24.51 арт.732 (2м)	опал	82	10700	130	4000	2028	63	50	1,9
122117403591	ДПП 22-78-117.24.51 арт.732001 (2м)	опал	82	10700	130	4000	2028	63	50	1,9
122117403592	ДПП 22-78-117.24.51 А арт.732010 (2м)	опал	82	10700	130	4000	2028	63	50	2,0
122117403600	ДПП 22-67-117.24.61 арт.732 (2,5м)	опал	72	10000	138	4000	2520	63	50	2,4
122117403601	ДПП 22-67-117.24.61 арт.732001 (2,5м)	опал	72	10000	138	4000	2520	63	50	2,4
122117403602	ДПП 22-67-117.24.61 А арт.732010 (2,5м)	опал	72	10000	138	4000	2520	63	50	2,5
122117403610	ДПП 22-98-117.24.61 арт.732 (2,5м)	опал	104	13700	131	4000	2520	63	50	2,4
122117403611	ДПП 22-98-117.24.61 арт.732001 (2,5м)	опал	104	13700	131	4000	2520	63	50	2,4
122117403612	ДПП 22-98-117.24.61 А арт.732010 (2,5м)	опал	104	13700	131	4000	2520	63	50	2,5
122117403620	ДПП 22-81-117.24.71 арт.732 (3м)	опал	86	12600	146	4000	3000	63	50	2,7
122117403621	ДПП 22-81-117.24.71 арт.732001 (3м)	опал	86	12600	146	4000	3000	63	50	2,7
122117403622	ДПП 22-81-117.24.71 А арт.732010 (3м)	опал	86	12600	146	4000	3000	63	50	2,8
122117403630	ДПП 22-118-117.24.71 арт.732 (3м)	опал	121	17200	142	4000	3000	63	50	2,7
122117403631	ДПП 22-118-117.24.71 арт.732001 (3м)	опал	121	17200	142	4000	3000	63	50	2,7
122117403632	ДПП 22-118-117.24.71 А арт.732010 (3м)	опал	121	17200	142	4000	3000	63	50	2,8
12211640510	ДПП 22-20-117.24.11 арт. 312(0,56 м STAND)	прозрачный ПК/оптика	21	2750	132	4000	600	60	50	0,7
12211640520	ДПП 22-23-117.24.11 арт. 312(0,56 м STAND)	прозрачный ПК/оптика	24	3100	130	4000	600	60	50	0,7
12211640530	ДПП 22-21-117.24.11 арт. 312(0,84 м STAND)	прозрачный ПК/оптика	22	2900	132	4000	880	60	50	0,9
12211640540	ДПП 22-30-117.24.11 арт. 312(0,84 м STAND)	прозрачный ПК/оптика	32	4200	132	4000	880	60	50	0,9
12211640550	ДПП 22-34-117.24.11 арт. 312(0,84 м STAND)	прозрачный ПК/оптика	35	4550	130	4000	880	60	50	0,9
12211640560	ДПП 22-28-117.24.21 арт. 312(1,12 м STAND)	прозрачный ПК/оптика	30	3900	132	4000	1160	60	50	1,2
12211640570	ДПП 22-40-117.24.21 арт. 312(1,12 м STAND)	прозрачный ПК/оптика	42	5800	132	4000	1160	60	50	1,2
12211640580	ДПП 22-45-117.24.21 арт. 312(1,12 м STAND)	прозрачный ПК/оптика	51	6750	132	4000	1160	60	50	1,2
12211640590	ДПП 22-35-117.24.31 арт. 312(1,4 м STAND)	прозрачный ПК/оптика	36	4850	135	4000	1440	60	50	1,3
12211640600	ДПП 22-49-117.24.31 арт. 312(1,4 м STAND)	прозрачный ПК/оптика	51	6900	135	4000	1440	60	50	1,3
12211640610	ДПП 22-57-117.24.31 арт. 312(1,4 м STAND)	прозрачный ПК/оптика	59	7800	132	4000	1440	60	50	1,3
12211640620	ДПП 22-55-117.24.51 арт. 312(2,24 м STAND)	прозрачный ПК/оптика	57	7700	135	4000	2280	60	50	2,1
12211640630	ДПП 22-79-117.24.51 арт. 312(2,24 м STAND)	прозрачный ПК/оптика	80	11600	145	4000	2280	60	50	2,1
12211640640	ДПП 22-91-117.24.51 арт. 312(2,24 м STAND)	прозрачный ПК/оптика	93	13500	145	4000	2280	60	50	2,1
12211640650	ДПП 22-69-117.24.61 арт. 312(2,8 м STAND)	прозрачный ПК/оптика	70	9450	135	4000	2840	60	50	2,7
12211640660	ДПП 22-99-117.24.61 арт. 312(2,8 м STAND)	прозрачный ПК/оптика	100	13800	138	4000	2840	60	50	2,7
12211640670	ДПП 22-114-117.24.61 арт. 312(2,8 м STAND)	прозрачный ПК/оптика	112	15600	139	4000	2840	60	50	2,7
