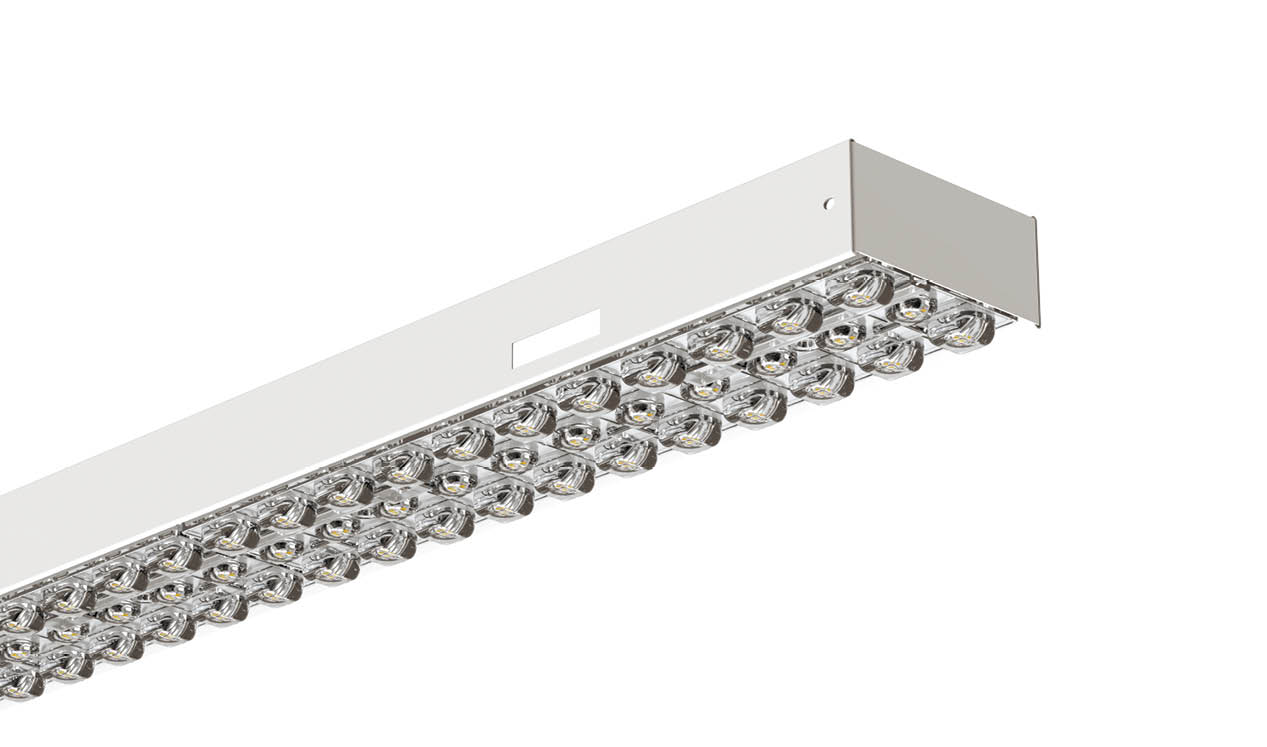

ДПО 12 «KORONA 33» - светильник с вторичной оптикой

ХАРАКТЕРИСТИКИ

СФЕРЫ ПРИМЕНЕНИЯ

ДОКУМЕНТАЦИЯ

Страница каталога.pdf

Сертификат пожарной безопасности.pdf

Сертификат EAC.pdf

Описание Список моделей 3D - модель

Документация

Страница каталога.pdf

Сертификат пожарной безопасности.pdf

Сертификат EAC.pdf

Описание

Установка

Монтаж осуществляется на подвесах при помощи цепей или тросов (см. таблицу подвесов). Рекомендуемые подвесы 02; 05; 12; 14
В начале и в конце “линии” светильников устанавливаются торцевые крышки.

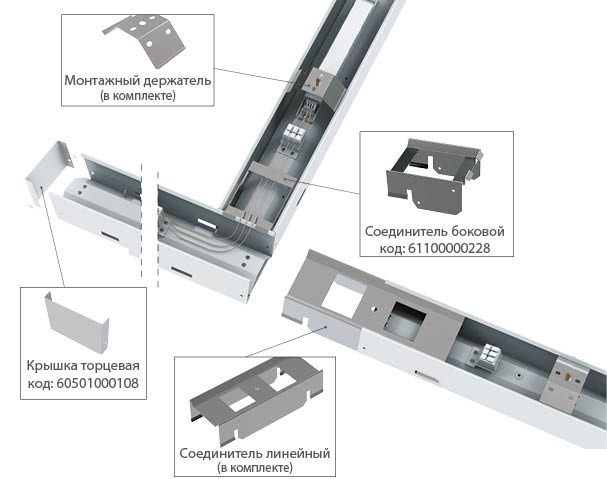

Конструкция стыковочных узлов позволяет с использованием соединителей формировать как самостоятельные линейные осветительные устройства (в том числе в виде ломаных или зигзагообразных линий), так и продольно- поперечные комплексы решетчатого типа, а так же создавать другие, необходимые заказчику конфигурации.
Подвес имеет удобную продольную регулировку.

Конструкция

Корпус светильника изготовлен из стального листа и окрашен в белый цвет с применением технологии порошковой окраски. Под заказ возможна покраска в любой цвет по таблице RAL.
Для создания световых систем (линий, продольно-поперечных комплексов и т.д.) светильники комплектуются транзитными проводами. В базовом исполнении светильник имеет три сквозных транзитных провода сечением 1,5 мм2. По желанию заказчика светильники могут комплектоваться 5-ю транзитными проводами с сечением до 2,5 мм2 и крышками торцевыми. Также возможны одиночные версии без транзитного кабеля в комплекте с торцевыми крышками.

Оптическая часть

Вторичная оптика светильника изготовлена из пластика и сохраняет свои световые характеристики в течение всего срока службы.
Вторичная оптика со следующими вариантами кривых светораспределения: W90, SYM, ASYM.

Список моделей

Код заказа	Наименование	Тип рассеивателя оптика	P(W)	Ф(lm)	lm/w	T(K) 4000	А, мм	B, мм	H, мм	Вес, кг
112110405179	ДПО 12-43-111.22 WN2 (1,1 м, W90) (3х1,5) арт.3200015	оптика	48	7050	147	4000	1148	75	45	3,0
112110405180	ДПО 12-43-111.22 WN2 (1,1 м, SYM) (3х1,5) арт.3200014	оптика	48	7300	152	4000	1148	75	45	3,0
112110405181	ДПО 12-43-111.22 WN2 (1,1 м, ASYM) (3х1,5) арт.3200015	оптика	48	7250	151	4000	1148	75	45	3,0
112110405185	ДПО 12-64-111.22 WN2 (1,1 м, W90) (3х1,5) арт.3200015	оптика	69	9500	138	4000	1148	75	45	3,0
112110405186	ДПО 12-64-111.22 WN2 (1,1 м, SYM) (3х1,5) арт.3200014	оптика	69	9850	143	4000	1148	75	45	3,0
112110405187	ДПО 12-64-111.22 WN2 (1,1 м, ASYM) (3х1,5) арт.3200015	оптика	69	9750	141	4000	1148	75	45	3,0
112110405188	ДПО 12-54-111.22 WN2 (1,4 м, W90) (3х1,5) арт.3200015	оптика	60	8800	147	4000	1435	75	45	3,3
112110405189	ДПО 12-54-111.22 WN2 (1,4 м, SYM) (3х1,5) арт.3200014	оптика	60	9200	153	4000	1435	75	45	3,3
112110405190	ДПО 12-54-111.22 WN2 (1,4 м, ASYM) (3х1,5) арт.3200015	оптика	60	9050	151	4000	1435	75	45	3,3
112110405194	ДПО 12-80-111.22 WN2 (1,4 м, W90) (3х1,5) арт.3200015	оптика	85	11800	139	4000	1435	75	45	3,3
112110404490	ДПО 12-80-111.22 WN2 (1,4 м, SYM) (3х1,5) арт.3200014	оптика	85	12300	145	4000	1435	75	45	3,3
112110404489	ДПО 12-80-111.22 WN2 (1,4 м, ASYM) (3х1,5) арт.3200015	оптика	85	12100	142	4000	1435	75	45	3,3
112110405195	ДПО 12-65-111.22 WN2 (1,7 м, W90) (3х1,5) арт.3200015	оптика	69	10350	150	4000	1722	75	45	3,6
112110405196	ДПО 12-65-111.22 WN2 (1,7 м, SYM) (3х1,5) арт.3200014	оптика	69	10750	156	4000	1722	75	45	3,6
112110405197	ДПО 12-65-111.22 WN2 (1,7 м, ASYM) (3х1,5) арт.3200015	оптика	69	10650	154	4000	1722	75	45	3,6
112110405201	ДПО 12-96-111.22 WN2 (1,7 м, W90) (3х1,5) арт.3200015	оптика	101	14000	139	4000	1722	75	45	3,6
112110405202	ДПО 12-96-111.22 WN2 (1,7 м, SYM) (3х1,5) арт.3200014	оптика	101	14550	144	4000	1722	75	45	3,6
112110405203	ДПО 12-96-111.22 WN2 (1,7 м, ASYM) (3х1,5) арт.3200015	оптика	101	14400	143	4000	1722	75	45	3,6
112110405204	ДПО 12-87-111.22 WN2 (2,2 м, W90) (3х1,5) арт.3200015	оптика	92	14050	153	4000	2296	75	45	4,7
112110405205	ДПО 12-87-111.22 WN2 (2,2 м, SYM) (3х1,5) арт.3200014	оптика	92	14600	159	4000	2296	75	45	4,7
112110405206	ДПО 12-87-111.22 WN2 (2,2 м, ASYM) (3х1,5) арт.3200015	оптика	92	14450	157	4000	2296	75	45	4,7
112110405210	ДПО 12-128-111.22 WN2 (2,2 м, W90) (3х1,5) арт.3200015	оптика	134	18850	141	4000	2296	75	45	4,7
112110405211	ДПО 12-128-111.22 WN2 (2,2 м, SYM) (3х1,5) арт.3200014	оптика	134	19600	146	4000	2296	75	45	4,7
112110405212	ДПО 12-128-111.22 WN2 (2,2 м, ASYM) (3х1,5) арт.3200015	оптика	134	19350	144	4000	2296	75	45	4,7
112110405213	ДПО 12-109-111.22 WN2 (2,8 м, W90) (3х1,5) арт.3200015	оптика	115	17600	153	4000	2870	75	45	5,2
112110405214	ДПО 12-109-111.22 WN2 (2,8 м, SYM) (3х1,5) арт.3200014	оптика	115	18400	160	4000	2870	75	45	5,2
112110405215	ДПО 12-109-111.22 WN2 (2,8 м, ASYM) (3х1,5) арт.3200015	оптика	115	18100	157	4000	2870	75	45	5,2
112110405219	ДПО 12-160-111.22 WN2 (2,8 м, W90) (3х1,5) арт.3200015	оптика	166	23600	142	4000	2870	75	45	5,2
112110404488	ДПО 12-160-111.22 WN2 (2,8 м, SYM) (3х1,5) арт.3200014	оптика	166	24600	148	4000	2870	75	45	5,2
112110404487	ДПО 12-160-111.22 WN2 (2,8 м, ASYM) (3х1,5) арт.3200015	оптика	166	24200	146	4000	2870	75	45	5,2

Показать полный список
