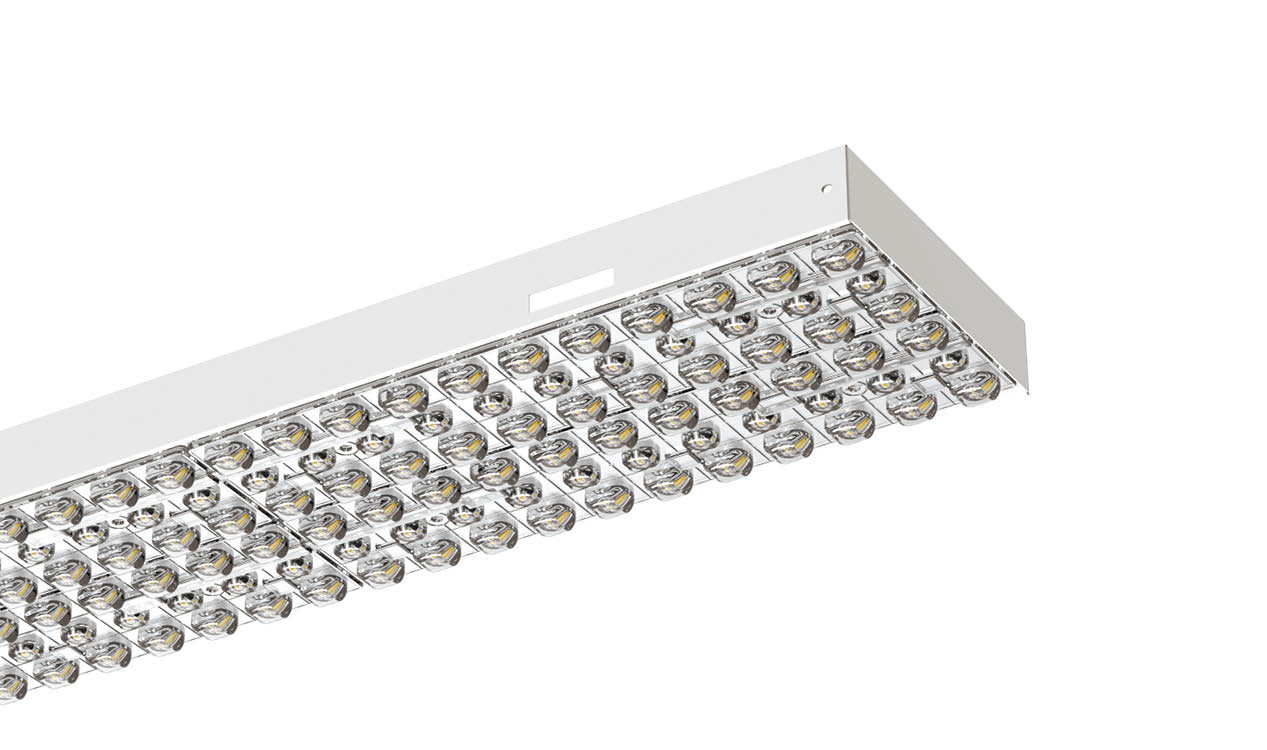

ДПО 12 «KORONA 33 DUO» - светильник с вторичной оптикой

ХАРАКТЕРИСТИКИ

СФЕРЫ ПРИМЕНЕНИЯ

ДОКУМЕНТАЦИЯ

Страница каталога.pdf

Сертификат пожарной безопасности.pdf

Сертификат EAC.pdf

Описание Список моделей 3D - модель

Документация

Страница каталога.pdf

Сертификат пожарной безопасности.pdf

Сертификат EAC.pdf

Описание

Установка

Монтаж осуществляется на подвесах при помощи цепей или тросов (см. таблицу подвесов). Рекомендуемые подвесы 02; 05; 12; 14
В начале и в конце “линии” светильников устанавливаются торцевые крышки.
Конструкция стыковочных узлов позволяет с использованием соединителей формировать как самостоятельные линейные осветительные устройства (в том числе в виде ломаных или зигзагообразных линий), так и продольно- поперечные комплексы решетчатого типа, а так же создавать другие, необходимые заказчику конфигурации.
Подвес имеет удобную продольную регулировку.

Конструкция

Корпус светильника изготовлен из стального листа и окрашен в белый цвет с применением технологии порошковой окраски. Под заказ возможна покраска в любой цвет по таблице RAL.
Для создания световых систем (линий, продольно-поперечных комплексов и т.д.) светильники комплектуются транзитными проводами. В базовом исполнении светильник имеет три сквозных транзитных провода сечением 1,5 мм2. По желанию заказчика светильники могут комплектоваться 5-ю транзитными проводами с сечением до 2,5 мм2 и крышками торцевыми. Также возможны одиночные версии без транзитного кабеля в комплекте с торцевыми крышками.

Оптическая часть

Вторичная оптика светильника изготовлена из пластика и сохраняет свои световые характеристики в течение всего срока службы.
Вторичная оптика со следующими вариантами кривых светораспределения: W90, SYM, ASYM.

Список моделей

Код заказа	Наименование	Тип рассеивателя оптика	P(W)	Ф(lm)	lm/w	T(K) 4000	А, мм	B, мм	H, мм	Вес, кг
112110405220	ДПО 12-43+43-111.22 WN2+WN2 (1,1 м, W90) (3х1,5) арт.3200015	оптика	96	14100	147	4000	1148	137	45	6,0
112110405221	ДПО 12-43+43-111.22 WN2+WN2 (1,1 м, SYM) (3х1,5) арт.3200014	оптика	96	14600	152	4000	1148	137	45	6,0
112110405222	ДПО 12-43+43-111.22 WN2+WN2 (1,1 м, ASYM) (3х1,5) арт.3200015	оптика	96	14500	151	4000	1148	137	45	6,0
112110405226	ДПО 12-64+64-111.22 WN2+WN2 (1,1 м, W90) (3х1,5) арт.3200015	оптика	138	19000	138	4000	1148	137	45	6,0
112110405227	ДПО 12-64+64-111.22 WN2+WN2 (1,1 м, SYM) (3х1,5) арт.3200014	оптика	138	19700	143	4000	1148	137	45	6,0
112110405228	ДПО 12-64+64-111.22 WN2+WN2 (1,1 м, ASYM) (3х1,5) арт.3200015	оптика	138	19500	141	4000	1148	137	45	6,0
112110405229	ДПО 12-54+54-111.22 WN2+WN2 (1,4 м, W90) (3х1,5) арт.3200015	оптика	120	17600	147	4000	1435	137	45	6,6
112110405230	ДПО 12-54+54-111.22 WN2+WN2 (1,4 м, SYM) (3х1,5) арт.3200014	оптика	120	18400	153	4000	1435	137	45	6,6
112110405231	ДПО 12-54+54-111.22 WN2+WN2 (1,4 м, ASYM) (3х1,5) арт.3200015	оптика	120	18100	151	4000	1435	137	45	6,6
112110405235	ДПО 12-80+80-111.22 WN2+WN2 (1,4 м, W90) (3х1,5) арт.3200015	оптика	170	23600	139	4000	1435	137	45	6,6
112110405236	ДПО 12-80+80-111.22 WN2+WN2 (1,4 м, SYM) (3х1,5) арт.3200014	оптика	170	24600	145	4000	1435	137	45	6,6
112110405237	ДПО 12-80+80-111.22 WN2+WN2 (1,4 м, ASYM) (3х1,5) арт.3200015	оптика	170	24200	142	4000	1435	137	45	6,6
112110405238	ДПО 12-65+65-111.22 WN2+WN2 (1,7 м, W90) (3х1,5) арт.3200015	оптика	138	20700	150	4000	1722	137	45	7,2
112110405239	ДПО 12-65+65-111.22 WN2+WN2 (1,7 м, SYM) (3х1,5) арт.3200014	оптика	138	21500	156	4000	1722	137	45	7,2
112110405240	ДПО 12-65+65-111.22 WN2+WN2 (1,7 м, ASYM) (3х1,5) арт.3200015	оптика	138	21300	154	4000	1722	137	45	7,2
112110405244	ДПО 12-96+96-111.22 WN2+WN2 (1,7 м, W90) (3х1,5) арт.3200015	оптика	202	28000	139	4000	1722	137	45	7,2
112110405245	ДПО 12-96+96-111.22 WN2+WN2 (1,7 м, SYM) (3х1,5) арт.3200014	оптика	202	29100	144	4000	1722	137	45	7,2
112110405246	ДПО 12-96+96-111.22 WN2+WN2 (1,7 м, ASYM) (3х1,5) арт.3200015	оптика	202	28800	143	4000	1722	137	45	7,2
112110405247	ДПО 12-87+87-111.22 WN2+WN2 (2,2 м, W90) (3х1,5) арт.3200015	оптика	184	28100	153	4000	2296	137	45	9,4
112110405248	ДПО 12-87+87-111.22 WN2+WN2 (2,2 м, SYM) (3х1,5) арт.3200014	оптика	184	29200	159	4000	2296	137	45	9,4
112110405249	ДПО 12-87+87-111.22 WN2+WN2 (2,2 м, ASYM) (3х1,5) арт.3200015	оптика	184	28900	157	4000	2296	137	45	9,4
112110405253	ДПО 12-128+128-111.22 WN2+WN2 (2,2 м, W90) (3х1,5) арт.3200015	оптика	268	37700	141	4000	2296	137	45	9,4
112110405254	ДПО 12-128+128-111.22 WN2+WN2 (2,2 м, SYM) (3х1,5) арт.3200014	оптика	268	39200	146	4000	2296	137	45	9,4
112110405255	ДПО 12-128+128-111.22 WN2+WN2 (2,2 м, ASYM) (3х1,5) арт.3200015	оптика	268	38700	144	4000	2296	137	45	9,4
112110405256	ДПО 12-109+109-111.22 WN2+WN2 (2,8 м, W90) (3х1,5) арт.3200015	оптика	230	35200	153	4000	2870	137	45	10,4
112110405257	ДПО 12-109+109-111.22 WN2+WN2 (2,8 м, SYM) (3х1,5) арт.3200014	оптика	230	36800	160	4000	2870	137	45	10,4
112110405258	ДПО 12-109+109-111.22 WN2+WN2 (2,8 м, ASYM) (3х1,5) арт.3200015	оптика	230	36200	157	4000	2870	137	45	10,4
112110405262	ДПО 12-160+160-111.22 WN2+WN2 (2,8 м, W90) (3х1,5) арт.3200015	оптика	332	47200	142	4000	2870	137	45	10,4
112110405263	ДПО 12-160+160-111.22 WN2+WN2 (2,8 м, SYM) (3х1,5) арт.3200014	оптика	332	49200	148	4000	2870	137	45	10,4
112110405264	ДПО 12-160+160-111.22 WN2+WN2 (2,8 м, ASYM) (3х1,5) арт.3200015	оптика	332	48400	146	4000	2870	137	45	10,4

Показать полный список
